cSAR3D Software

cSAR3D软件(版本5.0)

新一代高精度快速扫描SAR设备

算法

精确和快速的SAR测量:

  • 精确重建完整3D SAR分布的先进算法
  • 快速空间平均并显示1 g和10 g SAR
  • 根据场分布和其他SAR的测量参数,对每个测量进行动态不确定性计算
  • X10 合并器,用于cSAR3D Flat上进行高分辨率测量

速度

现在一次完整的SAR评估耗时0.3秒。软件能够执行SAR测量、重建三维感应场、以每秒3次的速度进行时间平均和确定1克和10克平均的SAR峰值—显然是市场上最快的SAR测量系统。

这使得对譬如动态功率控制、天线切换多样性和邻近感应的SAR管理特性进行高采样率测试成为可能。

测试计划实施

一个多功能的界面允许设置和自动执行测试计划:

  • 手动设定测试计划或使用Python界面
  • 在单个窗口中显示无线设备的所有测试配置
  • 轻松增加或删除测量,并更改测量顺序
  • 选择任何或所有配置可进行自动测量

可视化

可视化数据和测试配置:

  • 在单个窗口中显示无线设备的所有测量结果
  • 以切片或网格形式显示SAR图案
  • 在SAR分配中包含DUT的照片
  • 放大特定的测量为了查看更多的细节
  • 彩色编码信息显示最高的SAR测试条件

基站仿真器整合

为了快速和自动化控制cSAR3D测量,已经整合了以下基站仿真器:

  • Rohde & Schwarz CMW500
  • Rohde & Schwarz CMU200
  • Keysight E5515C/E 8960
  • Anritsu MT8820C
  • Anritsu MT8821C
  • Anritsu MT8000A (coming soon)
  • Rohde & Schwarz CMX500 (coming soon)
  • Keysight E7515A UXM (coming soon)

Python界面使用户能够编程和控制基站仿真器和其他硬件



专业系统

专业系统整合到cSAR3D软件中:

  • 通过标准化测试流程进行自动化指导
  • 应用规则来强调额外的测试或应用测试减少
  • 在cSAR3D和DASY6/8之间导入或导出测量数据

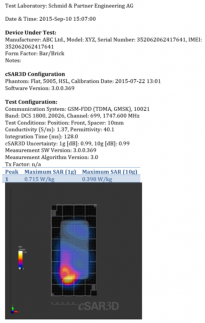

报告生成器

过点击一个按钮,SAR测量可以以不同的格式保存,以建立SAR测试报告:

  • 生成用于SAR测试报告的测量数据的3D图
  • 平均SAR的数据导出到Excel或Word

Python Scripter

自动化控制

内建Python界面和远程客户端为您提供高级控制:

  • 创建习惯测试配置
  • 通过GPIB控制设备(例如,基站仿真器)
  • 对测量数据进行统计后处理

测试和客户支持由SPEAG提供。

cSAR3D A persp view

设备定位

额外的DASY83D软件模块控制机器人动作,以拾取和定位任何cSAR3D上的无线设备。只需点击一下即可进行数千次SAR测量。



电脑需求

必须满足以下最低PC要求才能享有最高的性能和全面的图形功能:

  • 处理器:Intel Core i9、Xeon(或同等的AMD)(至少8核,推荐10核以上)
  • 操作系统:Windows 10、64位操作系统
  • 内存:至少32 GB、推荐64 GB
  • 端口:3个以太网口、4个USB口(至少2个USB 3.0口)
  • 硬盘:至少500 GB固态硬盘(推荐1 TB)
  • 硬盘(数据):1 TB SATA 3.5寸硬盘(推荐2 TB)
  • 显卡:带有至少4 GB显存和支持CUDA 10的NVIDIA显卡
  • 显示器:至少1920 x 1080像素分辨率(推荐2560 x 1440)

我们按需提供一台最新规格的电脑用于替换您当前的电脑。该电脑会预先安装cSAR3D软件、许可证和校准文件。
