SEMCAD X Matterhorn发布V20.0

SEMCAD X Matterhorn V20.0提供了强大的新功能和重要的改进,以进一步加强我们客户的研究、设备设计和优化以及合规性评估的计算机模拟工具组。

总结 SEMCAD X Matterhorn V20.0 的亮点:

  • SEMCAD X 和 DASY8/6: 直接导入由DASY8/6模块mmWave V3-0+创建的模型,以进一步进行计算器评估 – 移除了数值模型的繁琐验证
  • 对安装在人体的5G NR FR2设备进行精确的模拟; 我们新的解算器增强型体模能够不受限制来计算空口性能和吸收功率密度
  • 减少存储: 全波模拟的结果现在可以自动压缩,从而很大程度地缩小文件尺寸(高达20倍)
  • 性能: 我们的EM-FDTD求解器现在支持最新的安培GPU架构且在多GPU机器上提供优化的速度性能

最后,新版本还带有额外的生产力功能和总体改进,以及错误修复,再次使您的模拟变得更加有效率。

像往常一样,我们非常欢迎回馈 - 我们一直在倾听!


5G工具包的模拟增强

新毫米波材料模型

在 V20.0 中,我们的5G 工具包进一步扩展了一种新颖的求解器增强型体模模型技术,使 SEMCAD X Matterhorn成为唯一能够在合理的时间内在毫米波频率对体模进行真实和准确模拟的电磁(EM)软件平台。

  • 在毫米波范围内操作的手持或体装设备的真实和准确模拟需要对非常薄的结构进行建模从而模拟皮肤的匹配效应。SEMCAD X Matterhorn V20.0 通过引入求解器增强的模型解决了这个问题,消除了模拟毫米波设备的任何限制。
  • 在 V20.0 中,使用 SPEAG 毫米波手部模型的毫米波设备的模拟设置是自动化的,只需简单地拖放模型的计算器辅助设计(CAD)文件即可。模型会自动分配给一个新的求解器增强材料模型,其参数是从集成的 SPEAG 数据库中获得。
  • 新技术已成功地被验证,可根据要求提供验证报告。
  • 该功能目前可用于为毫米波应用开发的所有 SPEAG 手部模型。未来版本将支持其他体模(例如,POPEYEHead Phantoms)和虚拟人口(ViP)模型。

SEMCAD X Matterhorn V20.0中新的解算器增强型体模,用于5G NR FR2设备的精确模拟: 在此观看影片


5G模拟和毫米波合规性评估

模拟和测量更紧密地联系在一起: SEMCAD X Matterhorn V20.0和DASY模块mmWave V3-0结合了两者的优点。DASY模块mmWave 3.0+在物理世界中获得的数据现在也可以在数字世界中发挥积极的作用!

  • DASY8/6 Module mmWave V3-0+基于测量重建的辅助源构成了物理设备的完整计算机模型。该模型可以导入SEMCAD X进行详细模拟。
  • 例如,该工作流程可用于评估人体模型暴露于5G手机时表面的入射功率密度(PD)。当无法模拟手机本身或无法在数值或实验结果之间进行比较时,它特别有用。
  • 同样地,V20.0中的CAD模型现在能够以一种DASY用户可以用于测量的格式导出。此过程利用了一个新的SEMCAD X工具,用简化的三角网格形式提取CAD模型的外表面,以便于分享。
  • 一种新的文件格式被引入以允许 SEMCAD X 和 DASY8/6 之间的无缝数据交换。与特定设备有关的信息会被存储在一个文件中,它可以在SEMCAD X或DASY8/6中分别用来自数字或物理世界的数据来填充。

使用SEMCAD X Matterhorn V20.0中的增强型5G模拟工具箱在6-10 GHz进行简化的PD评估: 在这里观看影片


在 5.77 GHz 的参考贴片天线上使用的等效源重建算法在 2 mm 和 14.5 mm 的两个平面上测量。产生的待测数字设备模型在DASY8/6和SEMCAD X之间完全可移植,被用来在人体模型(Duke)的皮肤上传播毫米波场,以计算入射 PD分布。


生产力和性能工具

新的强大建模增强功能

  • 一个用于重建复杂模型组件外表面的新工具对计算ViP 模型以及移动电话和其他复杂设备的外部形状很有用。
  • SEMCAD X Matterhorn V20.0包括一个用来记录相机和模型可视化设置的Key-Frame工具,能够用屏幕捕捉软件进行回放和记录,使创建动画来展示你的模型变得非常简单。
  • SEMCAD X Matterhorn V20.0包括许多建模相关的错误修复以及用于脚本编写和自动化建模工作流程的扩展和改进的 Python API


从复杂的CAD模型中直接提取5G手机的外表面,当测量探头需要准确知道设备表面的位置,但又不能到达设备本身内部时,就很有用。


场分析结果的压缩

  • SEMCAD X Matterhorn V20.0现在提供了新的功能来压缩有限差分时域(FDTD)模拟中的三维场数据,使输出文件消耗更少的磁盘空间,甚至更容易管理,而不会损失数据的准确性
  • 无损和有损压缩的选项均可使用,将压缩率从50% 降至12.5%; 有损压缩方案对每个标量值采用固定比特率
  • 可用压缩方案的广泛验证表明,即使有最高的压缩率,电/磁场值只有小于0.1% 的可忽略偏差被观察到

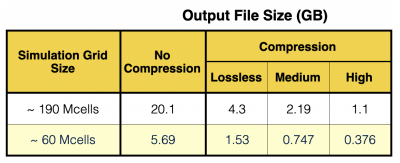

SEMCAD X Matterhorn V20.0中的场压缩: 两个代表性的例子显示了输出文件的大小是如何根据压缩的程度而发生巨大变化


低频模拟的分析改进[电流归一化器]

  • 在SEMCAD X Matterhorn V20.0中,由电位差驱动的低频模拟现在可以根据后处理时的总电流通量进行缩放,包括例如在不同电位的两个电极诱导电流通过人体的准静态电仿真
  • 在后处理时提供的归一化选项允许场被缩放,从而使两个电极之间的电流通量达到一个规定值

操作系统扩展--Ubuntu

  • SEMCAD X Matterhorn V20.0数值解算器现在可以在运行Ubuntu操作系统的Linux机器上使用: 请查阅我们的用户手册以了解更多细节,包括安装、使用和支持的GPU卡列表。
  • 虽然CentOS Linux 8已经达到了生命末期,但SEMCAD X Matterhorn V20.0对CentOS Linux 8的临时支持将被延长,以保证顺利过渡到Ubuntu。
  • 请注意,随着2022年第三季度的下一个主要版本发布,CentOS Linux 8将不再被支持且将完全被Ubuntu支持所取代。

NVIDIA安培和多GPU支援的CUDA解算器

  • SEMCAD X Matterhorn V20.0现在支持市场上最新和最先进的GPU架构,以前所未有的速度解决电磁仿真问题
  • CUDA和AxWare库现在都可以在具有安培架构的NVIDIA显示适配器上进行计算,并针对多GPU并行进行了优化,以实现最高的吞吐量。

更全面的改进、修复和新功能的列表包含在发布通知中。

要体验SEMCAD X Matterhorn V20.0的强大和优雅,或想了解更多信息,请发送电子邮件至 semx-sales@speag.swiss 或致电+41 44 245 9700。

用于Win8.1/Win10/Win11 64位平台的相关SEMCAD X Matterhorn安装文件可在此下载。拥有最新的年度维护和支持计划的现有客户将个别收到有关软件安装程序下载和更新许可证的所有相关信息。

SPEAG通过提供杰出的创新软件解决方案、测试设备和服务,以致力于使我们的客户达到生产力和科学成就的新高度。

我们强烈建议用户升级SEMCAD X到Sim4Life的完整版本。如果有兴趣,请申请一个特殊的升级价格。

SEMCAD X MatterhornSim4Life团队
