2022年2月24日

DASY8/6 模块 mmWave V3-0 解决了剩余的近距离近场问题

SPEAG 已将一种新颖的等效源重建算法集成到 DASY8/6 中,该算法可根据测量结果为感应近场生成 麦克斯韦计算结果。第一个实施方案为Wi-Fi 6E设备提供准确和简单的认证。

先前开发的平面到平面重建算法是 DASY8/6 模块 mmWave V2-4 的核心,它有两个主要缺点:它受限于 (i) 距离大于 λ/5 和 (ii)平面表面,即带有凸起的相机模块的手机或像虚拟现实眼镜这样的设备不能轻易地被评估。

研究项目“等效源重建算法”

为了解决这些缺陷,IT'IS基金会和苏黎世联邦理工学院在SPEAG和ZMT Zurich MedTech AG的支持下,于2020年启动了一个研究项目,目标是开发一种只基于近场幅度测量数据的方法来重建任何发射器的完整电磁模型,这种模型从设备表面到远场都可以使用。这卓有成效的合作结果是等效源重建(ESR)算法。该算法将一个未知的、难以取得的辐射器建模为一组分布式辅助源,这些辅助源被优化以重建近场的测量结果。因此,在包括暴露评估应用在内的任何辐射问题中,黑盒子内的辐射器可以被这些等效源所取代。

该新方法已提交出版,同时 SPEAG 和 ZMT 已开始将该方法实现到 DASY8/6 系统和 Sim4Life 软件中。

这一突破将彻底改变仿真和测量,因为两者现在可以在研究、研发和认证中互换使用。

Wi-Fi 6E 设备的简化测试程序

最近几个月,SPEAG 加快了新 ESR 算法的实现,DASY8/6 的毫米波模块V3-0 为客户提供了一种简化的解决方案,以用于评估具有 WI-FI 6E(6 GHz 频带的 IEEE 802.11ax)的设备。迄今为止,SPEAG 只能为Wi-Fi 6E 设备的测试以非常有限的准确性提供繁琐的暂时性解决方法,但现在该测试变得精确且容易,如视频中所示。

毫米波模块V3-0 针对测试在U-NII-5/6/7/8 频段运行的 Wi-Fi 6E 设备进行了优化。随着即将发布的下一个版本 V3.2,新方法将得到推广,也适用于 10 GHz 以上的频率。然后可以将 DASY8/6 生成的发射机仿真模型直接导入 Sim4Life V7.0。更多信息将在 2022 年 3 月 1 日发布的 Sim4Life V7.0 和 SEMCAD V20.0 中提供。

Unnamed 001

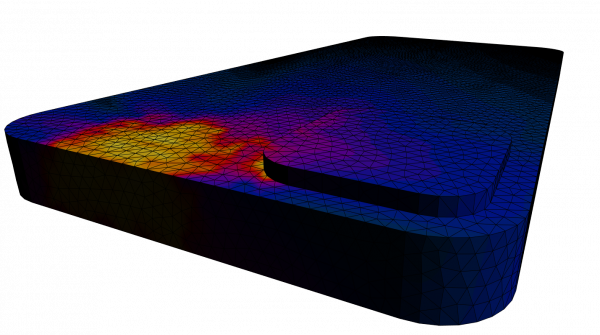

图 1: 在 Sim4Life V7.0中使用 ESR 算法在距离被测设备表面 2 mm 处重建的电场



DASY8/6 的毫米波模块V3-0以及更新的手册可在此处下载。应用说明 “证明工作在 6–10 GHz 之间的设备的合规性:更新的临时程序(版本 4.0)” 也已更新,以提供有关如何满足最新 FCC 和 ISED 要求的指引。
