EASY6

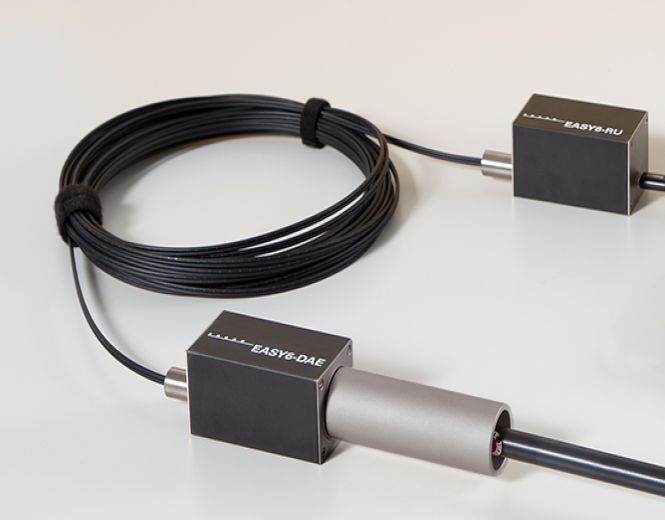

该系统包括数据采集电子设备（EASY6-DAE），该设备通过光纤电缆（EASY6-EoF）连接到远程控制单元（EASY6-RU），该远程单元为任何台式机/笔记本电脑提供USB连接。系统有两个选项：含一个DAE的EASY6-1（用于单探头测量）和含两个DAE的EASY6-2（用于双探头测量）。

一般应用的范例包括：

• 在恶劣的电磁场环境中进行测量
• 自由空间场、剂量学和温度评估
• 短期和长期高精度现场监控
• 在混响室、暗室、开放测试场所、临床环境或EMC实验室中进行高精度的电磁场测量
• 验证仿真结果（例如Sim4Life）

MRI应用的范例包括：

• MRI合规性测试
• 评估MRI设备周围电磁场的职业暴露
• 植入式医疗设备的SAR和温度评估

EASY6-1（用于单探头测量）基本配置：

EASY6-DAE – 高精度数据采集电子设备

• 采样率：16个采样/秒（62.5毫秒）
• 测量范围：24位分辨率±0.6 V
• 动态范围：10 µV – 0.5 V

EASY6-EoF – 具有集成光电转换器的双工光缆

• 2x 1000 µm，0.17 dB / m @ 650 nm
• 工业光纤
• 两端均为EASY6-EoF连接器

EASY6-RU – 远程控制单元通过USB连接到PC

• 输入：2个端口EASY6-EoF连接器
• 输出：USB到计算机
• LED连接指示灯

• 频率范围：30 – 6000 MHz
• 动态范围：2 – 1000 V / m
• 尖端直径：4毫米
• 扫描距离：≥5.0mm方向性：<±0.3 dB

EL3DVx – 各向同性电场探头，用于常规近场测量

• 频率范围：4 – 3000 MHz
• 动态范围：2 – 250 V / m
• 尖端直径：12毫米
• 扫描距离：≥5.0mm
• 方向性：<±0.3 dB

H3DV6 – 各向同性H场探头，用于空气或液体中的常规近场测量

• 频率范围：200 – 3000 MHz
• 动态范围：1 GHz下为0.01 – 2 A / m；128 MHz下为0.01 – 5 A / m
• 尖端直径（所有探针）：6毫米
• 扫描距离：≥5mm
• 方向性：<±0.2 dB

H3DV7 – 各向同性的H场探头，用于空气或液体中的常规近场测量

• 频率范围：40 – 1000 MHz
• 动态范围：1 GHz下为0.01 – 2 A / m；128 MHz下为0.01 – 5 A / m
• 尖端直径（所有探针）：6毫米
• 扫描距离：≥5mm
• 方向性：<±0.2 dB

H3DV8 – 各向同性的H场探头，用于空气或液体中的常规近场测量

• 频率范围：10 – 600 MHz
• 动态范围：128 MHz下为0.01 – 5 A / m；13.56 MHz下为0.08-40 A / m
• 尖端直径（所有探针）：6毫米
• 扫描距离：≥5mm
• 方向性：<±0.2 dB

HL3DV2 – 各向同性的H场探头，用于空气或液体中的常规近场测量s

• 频率范围：4 – 30 MHz
• 动态范围：4 MHz下为0.10 – 30 A / m； 30 MHz下0.01 – 3 A / m
• 尖端直径（所有探针）：12毫米
• 扫描距离：≥7mm
• 方向性：<±0.4 dB

EX3DVx – %最小的各向同性剂量学探针，可在任何暴露情况下（例如，非常强的梯度场）进行高精度SAR测量； 唯一能够对高达10 GHz的频率进行合规性测试且精度优于30％的探头

• 频率范围：4 MHz – 10 GHz
• 动态范围：10 µW / g –> 100 mW / g
• 尖端直径：2.5毫米
• 扫描距离：≥1.4mm
• 方向性：<±0.3 dB

ES3DVx – 高达4 GHz的剂量（SAR）测量

• 频率范围：4 MHz – 4 GHz
• 动态范围：5 µW / g –> 100 mW / g
• 尖端直径：2.5毫米
• 扫描距离：≥1.4mm
• 方向性：<±0.3 dB

T1V3 / T1V2LAB – 基于NTC传感器的用于剂量（SAR）和常规测量的温度探头

• 温度范围：0 – 60°C
• 灵敏度（TSL）：1 mW / g
• 尖端直径：1毫米
• 扫描距离：≥2mm

PRE-10 探头范围扩展器

• 上限增加（场）：+15 – 20 dB
• 包括分压器的公差：±1％

EASY6 V1-2软件版本提供以下功能

设定模式：

• 自动识别连接的EASY6-DAE单元
• 计算机引导的拖放设置（探针，信号，脉冲，介质，采样）
• 预定义模板的存储
• 最多支持16个通道
• EASY6-DAE固件升级

测量模式:

• 拖放待显示的通道
• 范围和数字显示
• E / H场强仪（显示测量值，最小值，最大值和统计数据）
• 示波器显示（场的分量或总值随时间的变化）
• 每个通道具有单独参数的独立处理
• 数据重新评估
• 针对Excel，Matlab，CSV的数据导出功能
• 可以直接以.png格式生成和保存图片

电脑要求（此系统不包含电脑）:

• Windows 10
• 64-bit 位操作系统
• 至少2个USB 3.0端口

自动化测试和测量:

• 用于测试自动化应用集成中的编程接口（API）（即将发布，应要求提供）
• Python接口，以便使用简单的或扩展的脚本来自定义和自动化测量过程

SPEAG可以根据要求提供基于波导，喇叭天线或其他辐射源的定制验证系统。

提供ISO / IEC 17025校准服务。

不受强电磁场影响

准确性

通用性

可扩展

可携式

集成

借助EASY6-EoF（光纤承载电信号）技术，可以在恶劣的环境中使用EASY6

提供准确而敏感的测量结果，而不会影响其射频完整性； 使用SPEAG业界领先的测头技术，获得公认的准确性和质量

通过API创建自己的脚本来自动执行测量过程

在一种系统配置中，可以将探头数量从1个扩展到16个

将您的便携式EASY6设备带到任何实验室（包括恶劣环境

用于系统集成机械接口

在恶劣电磁环境中使用

模块化

数据重新评估

EASY6可用于在恶劣电磁环境中进行测量，例如混响室，NEMP，MRI等。

使用多个譬如测量剂量和温度值的探头，可同时记录多达16个场

在数据收集后，可以为任何选定的探头添加多种经校准的调制方案，从而扩展了后处理能力

兼容性

SPEAG的任何以前和现在的装有直接加载二极管的传感器的探头（也称为DASY探头）
